Przeglądy instalacji elektrycznych z pomiarami i protokołem

Dom

Sośnicowice

• 3 z 17 wyłączników RCD

ProblemPrzegląd instalacji elektrycznej w domu wykazał niezgodność układu sieci zasilającej: od dostawcy sieć była w układzie TNC, podczas gdy instalacja odbiorcza pracowała w układzie TT.

ZakresDostosowaliśmy sieć do prawidłowego układu pracy podczas pierwszej wizyty. Pozostałe niezgodności udokumentowaliśmy w protokole.

RezultatJesteśmy umówieni na naprawę pozostałych wykrytych usterek.

Malinowa

Jaworze

• 5-letni przegląd
• trzy gniazda

Problem5-letni przegląd instalacji elektrycznej. Pomiary wykazały obniżoną rezystancję izolacji na dwóch obwodach RCD oraz brak ochrony PE w trzech gniazdach — monterzy nie podłączyli przewodu PE do bolca ochronnego.

ZakresKlient zlecił dalsze pomiary, żeby zlokalizować usterki. Na jednym obwodzie RCD źródłem zaniżonej izolacji była centrala alarmowa.

RezultatObwód lampy przestał zaniżać izolację i wybijać RCD, a trzy gniazda mają już ciągłość PE. Pozostałe tematy (m.in.

Garaż

Jankowice

ProblemW garażu w Jankowicach trzeba było wykonać nową instalację elektryczną.

ZakresZrobiliśmy instalację na rurkach instalacyjnych z przewodami: rozdzielnica, gniazda, oświetlenie pod dachem i obwody przy bramie. Zastosowaliśmy też wyłącznik automatyczny zmierzchowy do sterowania lampami zewnętrznymi.

RezultatGaraż ma instalację gotową do użytkowania. Lampy zewnętrzne włączają się automatycznie o zmierzchu.

Piwnica

Pszczyna

• 6 szpilek
• 7,45 Ω

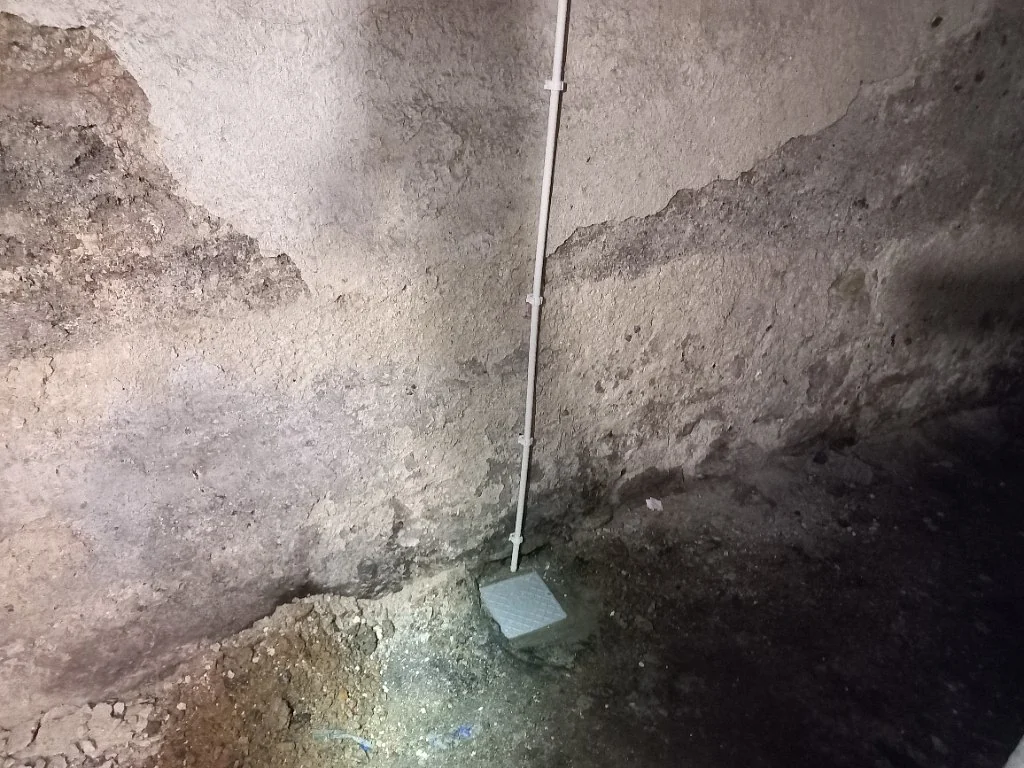

ProblemW Pszczynie trzeba było wykonać uziom w piwnicy. Dostęp do gruntu był możliwy dopiero po przewierceniu płyty betonowej.

ZakresPrzewierciliśmy otwór w betonie, wbiliśmy 6 szpilek uziomowych po 1,5 m, zamontowaliśmy puszkę uziomową i zalaliśmy miejsce zaprawą betonową.

RezultatUzyskaliśmy rezystancję uziomu 7,45 Ω.

Przychodnia

Cieszyn

• ponad 2000 zł miesięcznie

ProblemPrzychodnia w Cieszynie — klient płacił ponad 2000 zł miesięcznie za moc bierną.

ZakresDobraliśmy cichy kompensator polskiej firmy Lopi i zamontowaliśmy go w pomieszczeniu przy wejściu do przychodni.

RezultatProfesjonalny montaż w strefie wejścia, cichy kompensator, moc bierna skompensowana.

Sklep AGD/RTV

Katowice

• ok. 1500 zł netto miesięcznie

ProblemSklep AGD/RTV w Katowicach — klient płacił ok. 1500 zł netto miesięcznie za moc bierną, głównie pojemnościową.

ZakresNajpierw zweryfikowaliśmy fakturę, potem na miejscu wykonaliśmy oględziny i pomiary oraz ustaliliśmy z klientem zakres prac. Wymagania: cicha praca urządzenia (blisko strefy sprzedaży) oraz dostęp online.

RezultatPo montażu ogarnęliśmy także temat firmowego przeglądu elektrycznego. Klient ma cichy kompensator z dostępem online i kontrolę nad opłatami za moc bierną.

Sklep rybny

Pszczyna

ProblemSklep rybny — problem z mocą bierną indukcyjną generowaną przez chłodziarki.

ZakresPo analizie faktur dobraliśmy i zainstalowaliśmy kompensator mocy biernej.

RezultatTemat mocy biernej został w 100% ogarnięty.

Hala produkcyjna

Dankowice

• 5-letni przegląd

Problem5-letni przegląd instalacji w obiekcie przemysłowo-biurowym (hala produkcyjna, środowisko zapylone, fotowoltaika).

ZakresWykonano okresową kontrolę z oględzinami i pomiarami (izolacja, ciągłość PE, RCD, uziemienie, impedancja pętli zwarcia) oraz sporządzono protokół zgodnie z art. 62 Prawa budowlanego.

RezultatNieprawidłowości zostały udokumentowane w protokole. Umówiliśmy się z klientem na naprawę i przywrócenie sieci do w pełni sprawnego, bezpiecznego stanu.

Zakład produkcyjny

Pielgrzymowice

• trzy baterie
• ok. 10 zł

ProblemZakład produkcyjny w Pielgrzymowicach miał baterię kondensatorów i fotowoltaikę. Główny problem to moc bierna indukcyjna. Badanie baterii pokazało, że kondensatory pobierają zbyt dużo mocy, a styczniki były uszkodzone.

ZakresWymieniliśmy trzy baterie kondensatorów wraz ze stycznikami. Po wymianie układ wszedł jeszcze mocniej w moc bierną pojemnościową — to nas zaniepokoiło. Uszkodzone styczniki sprawiały, że stary układ kompensował mniej;

RezultatPo wymianie trzech baterii ze stycznikami, korekcie sterownika pod fotowoltaikę i ustawieniu przekładnika temat mocy biernej został ogarnięty.

Zakład mięsny

Sosnowiec

• ponad 9000 zł

ProblemKlient płacił ponad 9000 zł za moc bierną. Zakład miał dwa kompensatory i był przekonany, że działają — po fakturach okazało się inaczej.

ZakresWykonaliśmy pełną regenerację istniejących układów: nowe przekaźniki, styczniki, kondensatory oraz nowy sterownik.

RezultatW zakładzie mięsnym całkowicie wyeliminowaliśmy opłaty za moc bierną.
